Máquina de corte de aço da bobina do silicone para a fatura do núcleo do transformador

Equipamento de fabricação de núcleo de transformador Máquina de corte de bobina de aço silício

Descrição da máquina de corte de núcleo ZJX1250

A máquina de corte de núcleo ZJX1250 é um equipamento especial para corte de bobina de aço silício, que pode ser usada para fazer diferentes larguras de tiras.Essas tiras podem ser cortadas para fazer as pernas externas, as pernas centrais e a forquilha VN do núcleo do transformador.A velocidade de corte da máquina de corte de núcleo pode ser ajustada.A máquina de corte longitudinal é fornecida com seis conjuntos de cortadores, que podem cortar cinco tiras de uma só vez.No entanto, os cortadores também podem ser adicionados conforme solicitado para fazer mais tiras com menor largura das tiras.A máquina de corte longitudinal apresenta alta automação, fácil operação e assim por diante.

Rápidode-tails da máquina de corte de núcleo ZJX1250

• Faixa de expansão do desbobinador Ø470 ~ 520mm
• Largura da folha 500 ~ 1250 mm
• Espessura da folha 0,15 ~ 0,6 mm
• 6 conjuntos de cortadores
• Velocidade de alimentação 120m/min
• Potência do motor 46kw

Principalccomponentesda máquina de corte de núcleo ZJX1250

1. Carrinho para carregar e descarregar material

2. Desbobinador

3. Receptor de materiais

4. Dispositivo de guia móvel

5. Dispositivo de corte

6. Enrolador

7. Estação hidráulica e sistema pneumático

8. Armário de controle elétrico e console

Principalparamemetrosda máquina de corte de núcleo ZJX1250

As especificações padrão típicas da máquina de corte de núcleo ZJX1250 são mostradas abaixo, no entanto, a máquina de corte de núcleo também pode ser fabricada conforme solicitado.

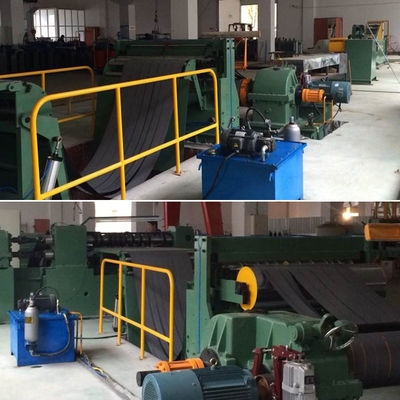

Fig 1: Visão frontal da máquina de corte de núcleo ZJX1250


Fig 2: Rebobinador da máquina de corte de núcleo ZJX1250
