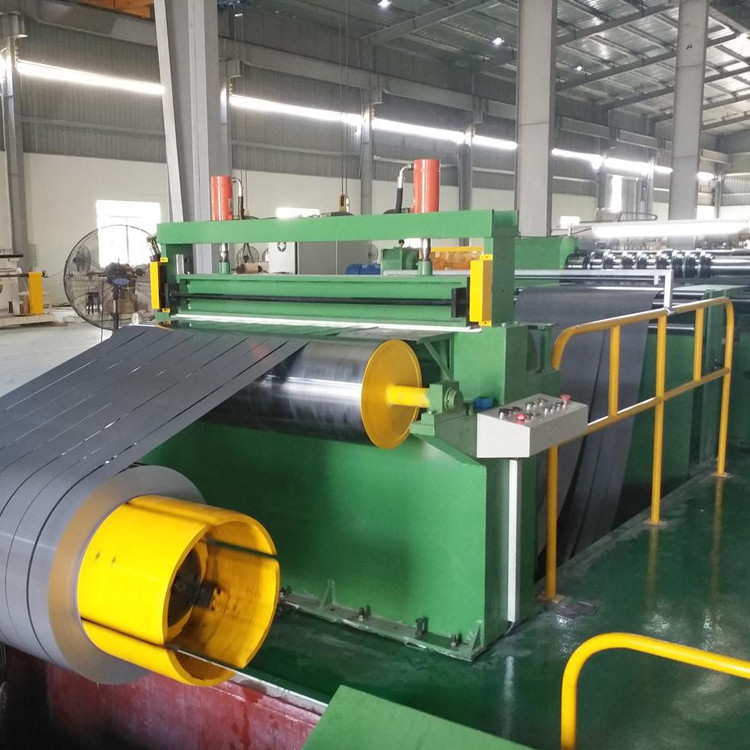

Máquina automática de corte de tiras de aço silício 500 mm ID

Máquina de corte de tiras automática Máquina de corte de núcleo de aço silício

Descrição da máquina de corte de núcleo ZJX1250

Máquina de corte de núcleo ZJX1250 é uma máquina de corte de tira profissional para cortar bobina de aço silício para fazer diferentes larguras de tiras.Essas tiras podem ser cortadas para fazer as pernas externas, as pernas centrais e a forquilha VN do núcleo do transformador.A velocidade de corte da máquina de corte de núcleo pode ser ajustada.Seis conjuntos de cortadores são configurados para a talhadeira, que pode fazer cinco tiras de uma só vez.No entanto, os cortadores podem ser adicionados conforme solicitado para fazer mais tiras de uma só vez.Com PLC baseado no sistema de controle, a máquina de corte de núcleo pode ser operada facilmente.

Rápidode-tails da máquina de corte de núcleo ZJX1250

• Faixa de expansão do desbobinador Ø470 ~ 520mm
• Largura da folha 500 ~ 1250 mm
• Espessura da folha 0,15 ~ 0,6 mm
• 6 conjuntos de cortadores
• Velocidade de alimentação 120m/min
• Potência do motor 46kw

Principalccomponentesda máquina de corte de núcleo ZJX1250

1. Carrinho para carregar e descarregar material

2. Desbobinador

3. Receptor de materiais

4. Dispositivo de guia móvel

5. Dispositivo de corte

6. Enrolador

7. Estação hidráulica e sistema pneumático

8. Armário de controle elétrico e console

Principalparamemetrosda máquina de corte de núcleo ZJX1250

As especificações padrão típicas da máquina de corte de núcleo ZJX1250 são mostradas abaixo, no entanto, a máquina de corte de núcleo também pode ser fabricada conforme solicitado.

Fig 1: Visão frontal da máquina de corte de núcleo ZJX1250


Fig 2: Rebobinador da máquina de corte de núcleo ZJX1250
