Plano transversal da máquina de enrolamento da bobina do transformador do comprimento 1200mm em volta da dobadoura do fio

Plano transversal do comprimento 1200mm em volta da máquina de enrolamento da bobina do transformador da dobadoura do fio

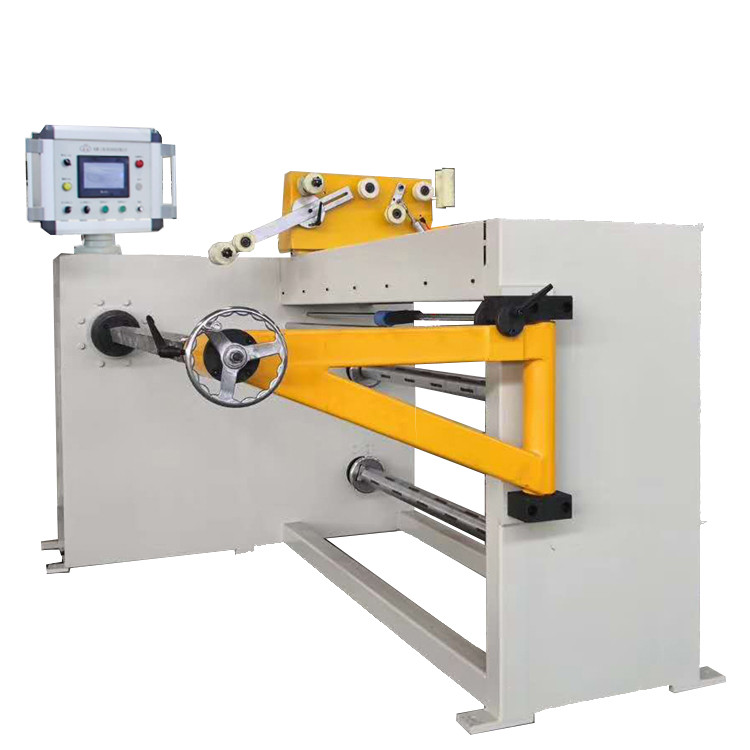

Descrição da máquina de enrolamento ZPX1200 da bobina do transformador

A máquina de enrolamento ZPX1200 da bobina do transformador é uma de máquinas de enrolamento resistentes da bobina do transformador. A máquina de enrolamento da bobina do transformador pode ser usada para enrolar o tipo bobina do óleo do transformador com altura máxima 1200mm. A máquina de enrolamento da bobina do transformador é fornecida com um guia de fio para colocar o fio. O servo motor é usado para conduzir o guia de fio, que garante a precisão e a confiança. A máquina de enrolamento da bobina do transformador caracteriza começar lenta, corredor liso, automatização alta, funções completas, e força motriz forte, etc.

Componentes principais da máquina de enrolamento da bobina do transformador

1. Quadro principal

2. Unidade de enrolamento

3. Fio automático que coloca a unidade

4. Decoiler da isolação

5. Sistema de controlo eletrônico

6. Sistema pneumático

Parâmetros técnicos da máquina de enrolamento da bobina do transformador

As especificações padrão típicas da máquina de enrolamento ZPX1200 da bobina do transformador são mostradas abaixo, contudo estes podem facilmente ser alterados como pedido.

Altura do centro: 900mm

Comprimento do eixo: 1500mm

Máximo Enrolamento Largura: 1200mm

Poder de enrolamento: 5.5Kw

Velocidade de enrolamento: 0-80 RPM

Regulamento da velocidade: Frequência variável e regulamento stepless da velocidade

Tamanho máximo do fio liso: 5X12mm

Diâmetro de fio redondo: 0,3 - 5.0mm

Bobinamento OD de Máximo Terminação.: 800mm

Capacidade de carregamento máxima: 700kg

Fio automático que coloca a função: Passo espalhado mínimo 0.01mm

Contando o modo: dígito 5 que conta,

Máximo Número do pré-ajuste das voltas: 9999,9

Contando a escala da volta: 0 - 9999,9
