Máquina de enrolar folhas de alumínio e folhas de cobre com condutor automático
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Máquina de enrolar folhas | Função: | condutor de folha de enrolar |
|---|---|---|---|
| Espessura da folha: | 0,2 ~ 3.0mm | Decoiler da folha: | 1 conjunto |
| Soldadura: | soldadura de pressão fria | Motor: | 5.5KW |
| Cor da máquina: | Conforme solicitado | Tempo de garantia: | 12 meses |
Máquina de enrolar folhas de alumínio e folhas de cobre com condutor automático
Descriçãode máquina de enrolar folhas de cobre BRJ200
A máquina de enrolar folha de cobre automática BRJ200 é uma enroladora profissional de folha de cobre para enrolar bobinas de transformadores e outros produtos semelhantes.Este tipo de máquina de enrolar folha é fornecido com um descolador de folhaA máquina de enrolar folhas de cobre pode enrolar uma ou duas camadas de papel de isolamento de uma só vez.Com soldagem a pressão fria, a máquina de enrolar folha de cobre pode soldar a barra de bus e a folha juntos.A máquina de enrolar folhas é equipada com sistema de controlo PLCCom o HMI, a máquina de enrolar folhas de cobre pode ser operada facilmente.
Principalcoponentesde máquina de enrolar folhas de cobre BRJ200
1Quadro principal.
2. Descolador de condutores de folha
3. Rolante
4Unidade de enrolamento
5. Descolador de isolamento
6Sensor fotoelétrico
7. Unidade de soldadura a pressão a frio
8Unidade pneumática
TécnicopArametrosde máquina de enrolar folhas de cobre BRJ200
As especificações normalizadas típicas da máquina de enrolar folhas de cobre BRJ200 são apresentadas abaixo e a máquina de enrolar folhas de cobre também pode ser fabricada conforme solicitado.
| Largura máxima da folha: | 200 mm |
| OD de bobina acabada (excluindo barra de autocarro): | Ø 600 mm |
| OD de bobina finalizada (incluindo barra de bus ): | Ø 700 mm |
| Forma da bobina acabada: | Círculo, oval e retângulo, etc. |
| Material do condutor: | Fios de cobre ou de alumínio |
| Espessura da folha: | 0.2 ~ 2,0 mm |
| Al espessura da folha: | 0.3 ~ 3,0 mm |
| Identificação do material da folha: | Ø 500 mm |
| Material de folha OD.: | Ø 1000 mm, máximo |
| Número do descolador de folha: | 1 colher |
| Comprimento do descolador de folha: | 250 mm |
| Distância de expansão do descolador de folha: | Ø 420 ~ 520 mm |
| Peso máximo da bobina: | 750 kg |
| Modo de retificação: | Sensores fotoelétricos |
| Número do descolador de papel isolante: | 1 conjunto |
| Papel isolante em bobina OD.: | Ø 400 mm, no máximo |
| Identificação da bobina de papel isolante: | Ø 76 mm |
| Largura do descolador de isolamento | 250 mm |
| O eixo de descolagem de papel isolante: | Expandivel (ação pneumática de abertura/fechamento) |
| Velocidade de enrolamento: | 0 ~ 60 rpm |
| Potência de enrolamento do servomotor: | 5.5kw |
| Dispositivo de solda: | Soldadura a frio |
| Sistema de controlo: | PLC |
| Interface de operação: | Ecrã táctil |

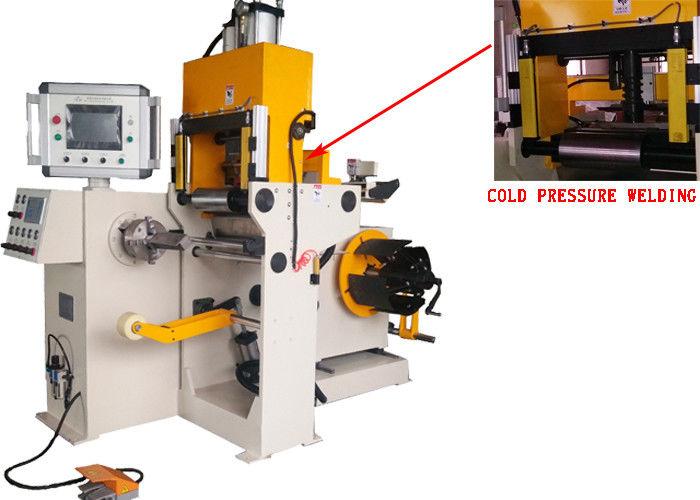

Figura 1: Visão completa da máquina de enrolar folhas de cobre BRJ200
Fig. 2: Visão traseira da máquina de enrolar folhas de cobre BRJ200
